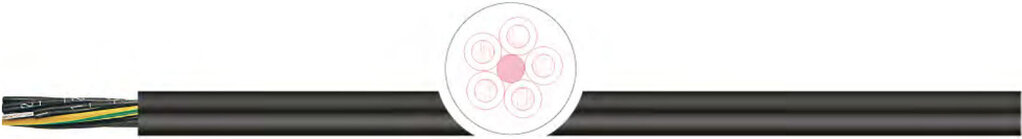

Гибкий кабель управления TKD PVC-JZ/OZ 0,6/1kV



Применение:
Используется в качестве силового и соединительного кабеля управления в машиностроении и в промышленных условиях для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, а также снаружи, но только не для прокладки в земле.

Особенности:
• Номинальное напряжение 0,6/1 кВ .
• Испытательное напряжение 4 кВ .
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• ПВХ-оболочка (черного цвета) устойчива к УФ-излучению.

Характеристики гибкого кабеля управления TKD PVC-JZ/OZ 0,6/1kV
проводник:
медный гибкий тонкопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция:
ПВХ
маркировка жил:
В соотв. DIN VDE 0293 черные жилы с белой
цифровой маркировкой, без или с желто-зеленой
жилой
способ скрутки:
послойный повив жил с оптимальными шагами
скрутки
внешняя оболочка:
ПВХ
цвет оболочки:
черный цвет, RAL 9005
номинальное напряжение:
Uo/U: 0,6/1 кВ
испытательное напряжение:
4 кВ
Cопротивление проводника:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции
не менее 20 MΩ x км
Допустимые токовые
нагрузки
cогл. DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба
неподвижно
4 x диаметр кабеля
Мин. радиус изгиба подвижно:
15 x диаметр кабеля
температура стационарно:
-40 °C / +80 °C
температура подвижно:
-5 °C / +70 °C
макс. температура на
проводнике
+ 70 °C при работе; +160 °C в случае короткого
замыкания
свойства изоляции
самозатухающая, не распространяет горение согл.
IEC 60332-1.
стандарт:
согл. DIN VDE 0245, 0250 und 0282 соотв. 2006/95/EС

Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

Характеристики гибкого кабеля управления TKD PVC-JZ/OZ 0,6/1kV

Модели гибкого кабеля управления TKD PVC-JZ/OZ 0,6/1kV:
1003183, 1003428, 1003429, 1003430, 1003187, 1003432, 1003433, 1003434, 1003435, 1003000, 1003055, 1003083, 1003056, 1003057, 1003058, 1003062, 1001046, 1003002, 1002408, 1001972, 1002993, 1001974, 1001975, 1001976, 1003446, 1000537, 1000560, 1000588, 1000620, 1002797, 1000462, 1002799, 1001977, 1003447, 1000543, 1000565, 1000594, 1000627, 1001857, 1003073, 1003448, 1003449, 1003450, 1003063, 1003452, 1003453, 1003454, 1003455, 1002798, 1003456, 1003141, 1002796, 1003124, 1003459, 1003088, 1003143, 1003465, 1003139, 1001589, 1003469, 1003470, 1003471, 1003125, 1000976, 1003126, 1000963, 1003140, 1000977, 1003127
