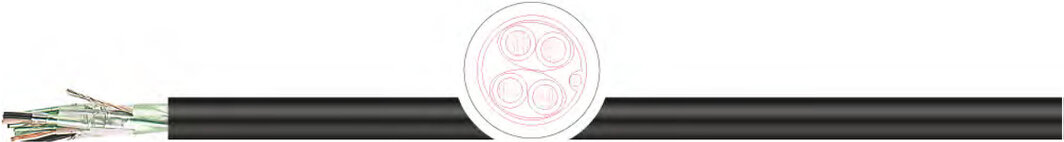

Кабель для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)Y-fl PiMf



Применение:
Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле. При прокладке в земле обязательно соблюдение строительных норм.

Особенности:
Устойчив к воздействию кислот, щелочей и некоторых масел.
• Маслостойкий согл.ICEA S-73-532/NEWA WC 57-2004.
• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14.
• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция)1200.
• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat.C)IEC 60332-3-22 (Cat.A)
• Повышеная холодоустойчивость согласно IEC 60811-1-4.
• Пары или триады в алюминивой фольге и общий экран.

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)Y-fl PiMf
проводник:
медный многопроволочный
структура:
7-ми проволочный согласно DIN VDE0295 кл. 2 соотв. IEC
60228 кл. 2
изоляция
ПВХ, холодостойкий
маркировка жил
в паре отдельные жилы одноцветные, с цифрами, жила A:
черная, жила B:белая, в триаде: жила А: белая, жила В:
красная, жила С:черная, жилы А и С с цифрами
способ скрутки
послойный повив пар/триад
экран
пары/триады в алюм. фольге (PiMf/TiMf ) с подложным
вспомогательным луженым проводником (0,6мм)
контактная защита
полиэстеровая пленка 23 μm
общий экран
из ламинированной алюминевой фольги (24 μм) с луженым заземляющим проводником 0,5 мм²(7x0,30 мм)
внешняя оболочка:
ПВХ, холодостойкий
цвет оболочки
черный или синий RAL 5015
номинальное напряжение
500 В
испытательное напряжение
2 кВ
Cопротивление проводника
0,5mm²: макс.36,7 Ω/км; 0,75mm²: макс.25,0 Ω/км; 1,0 mm²: макс.18,5 Ω/км; 1,3mm²: макс.14,2 Ω/км; 1,5mm²: макс.12,3 Ω/ км
сопротивление изоляции
мин. 100 MΩ x км при 20 °C
Допустимые токовые
нагрузки
согл. DIN VDE, см. табл. технических указаний
Емкость
≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км
индуктивность
около 1 mH/км
пр.электрические свойства
L/R свойства: 0,5mm²: макс.25 μH/Ω; 0,75mm²: макс.25 μH/Ω; 1,0mm²: макс.25 μH/Ω; 1,3mm²: макс.40 μH/Ω; 1,5mm²: макс.40 μH/Ω
Мин. радиус изгиба
неподвижно
7,5 х диаметр
температура стационарно:
-60 °C / +50 °C, при прокладке -30 °C / + 50 °C
безгалогенность
да, согл. IEC 60754-1
свойства изоляции
самозатухающая, не распространяет горение согл. IEC
60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC 60332-3-22 (Cat. A)
маслостойкость
ICEA S-73-532 / NEMA WC57-2004
стандарт
EN 50288-7

Примечание:
• Соответсвует директиве RoHS.
• Кабель соответсвует 2006/95/EС CE ("Директива понизкому напряжению").
• По запросу возможно изготовление конструкций с с водоблокирующей лентов
• согласно EN 50288-7.

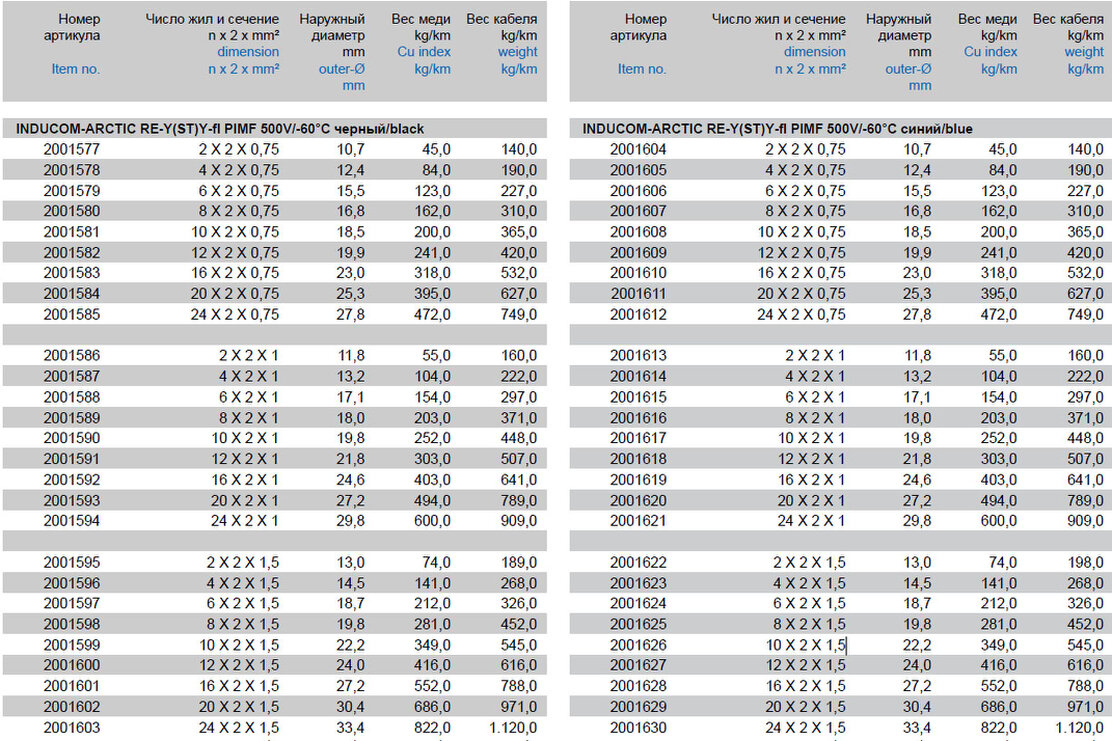

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)Y-fl PiMf

Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)Y-fl PiMf:
2001577, 2001578, 2001579, 2001580, 2001581, 2001582, 2001583, 2001584, 2001585, 2001586, 2001587, 2001588, 2001589, 2001590, 2001591, 2001592, 2001593, 2001594, 2001595, 2001596, 2001597, 2001598, 2001599, 2001600, 2001601, 2001602, 2001603, 2001604, 2001605, 2001606, 2001607, 2001608, 2001609, 2001610, 2001611, 2001612, 2001613, 2001614, 2001615, 2001616, 2001617, 2001618, 2001619, 2001620, 2001621, 2001622, 2001623, 2001624, 2001625, 2001626, 2001627, 2001628, 2001629, 2001630
