Теромстойкий кабель TKD NYCY 0,6-1 kV
Применение:
Силовой кабель применяется на электростанциях, в распределительных и промышленных устройствах, в местных сетях. Такой кабель предназначен для прокладки в земле и кабельных каналах, для внутренней, наружной прокладки, в воде и в условиях, когда требуется повышенная механическая защита от контактного напряжения.
Особенности:
• Номинальное напряжение 0,6/1кВ, испытательное напряжение 4 кВ.
• Внешняя оболочка устойчива к УФ-излучению.
• При прокладке в сухих помещениях не требуются концевые муфты.
• Концентрический проводник служит для экранирования и может быть использован в качестве нейтрального проводника, но не в качестве наружного проводника.
• Без использования кремнийорганической резины (при производстве).
Характеристики теромостойкого кабеля TKD NYCY 0,6-1 kV
проводник: | медный |
структура: | согл. DIN VDE 0295 кл. 1 соотв. IEC 60228 кл. 1 |
изоляция: | ПВХ. |
маркировка жил: | одножильный - черные; многожильный согл. VDE 0207 часть 4. |
способ скрутки | послойный повив жил |
материал вн.оболочки | наполнитель |
общий экран | концентрический проводник из медной круглой проволоки, обмотанной винтовыми медными лентами |
внешняя оболочка | ПВХ |
цвет оболочки | черный цвет |
номинальное напряжение: | Uo/U: 0,6/1 кВ |
испытательное напряжение: | 4 кВ |
Cопротивление проводника | при +20 °C согл. DIN VDE 0295 кл. 1 соотв. IEC 60228 кл. 1. |
Допустимые токовые нагрузки | согл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно: | одножильный провод: 15 x диаметр кабеля; многожильный провод: 12 x диаметр кабеля |
температура стационарно: | -40 °C / +70 °C |
температура подвижно | - 5 °C / +50 °C |
макс. температура на проводнике | + 70 °C при работе; +160 °C в случае короткого замыкания. |
свойства изоляции: | согл. VDE 0472-804-B и IEC 60332-1 не распространяет горение |
стандарт | согл. DIN VDE 0271 и IEC 60502 |
нормы | VDE |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля с синей оболочкой для искробезопасных установок.
• Возможна поставка кабеля определенного цвета и размера по запросу.

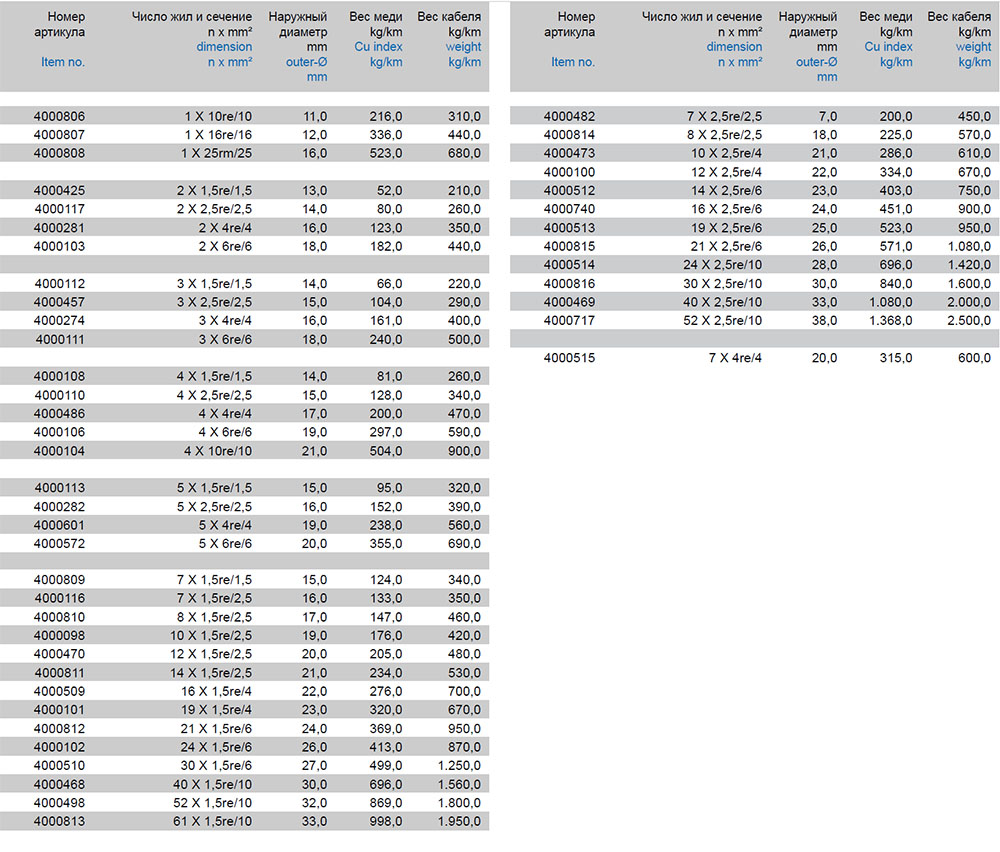

Характеристики термостойкого кабеля TKD NYCY 0,6-1 kV
Модели термостойкого кабеля TKD NYCY 0,6-1 kV:
4000806, 4000807, 4000808, 4000425, 4000117, 4000281, 4000103,
4000112, 4000457, 4000274, 4000111, 4000108, 4000110, 4000486, 4000106, 4000104,
4000113, 4000282, 4000601, 4000572, 4000809, 4000116, 4000810, 4000098, 4000470,
4000811, 4000509, 4000101, 4000812, 4000102, 4000510, 4000468, 4000498, 4000813,
4000482, 4000814, 4000473, 4000100, 4000512, 4000740, 4000513, 4000815, 4000514,
4000816, 4000469, 4000717, 4000515
