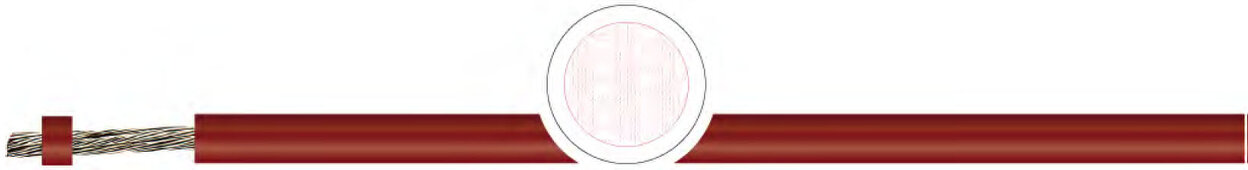

Термостойкий кабель TKD ZKSI, HZLSI, SIL
Применение:
ZKSi в качестве силиконовых кабелей зажигания, HZLSI в качестве силиконовых высоковольтных кабелей зажигания и SIL в качестве неоновых проводников; для использования в условиях высоких и переменчивых температур окружающей среды, в светотехнической промышленности, например: в лампах, промышленных прожекторах, в электрических нагревателях, в технологиях термопроцессов, в холодильной технике и кондиционерах. Для прокладки в сухих и влажных помещениях. Для наружной прокладки, но не в земле.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел
• Разрешено применение для температурного класса "H" до 180° C
• В случае пожара не распространяет горение, сохраняет целостность изоляции и имеет незначительную плотность дыма.
• Силикон в составе устойчив к озону, кислороду, морской воде и изменению погодных условий.
Характеристики теромостойкого кабеля TKD ZKSI, HZLSI, SIL
проводник: | медный многопровололочный никелевый |
структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5. |
изоляция: | силикон |
маркировка жил: | ZKSI: синий, HZLSI: красно-коричневый, SIL: желтый |
общий экран | ZKSI: обмотка из стекловолокна |
внешняя оболочка | ZKSI: силикон |
цвет оболочки | ZKSI: синий |
номинальное напряжение: | Uo: ZKSI: 16 kV; SIL: 3,5 кВ-4 кВ-7,5 кВ |
испытательное напряжение: | Uo: ZKSI 20 кВ; HZLSI 15 кВ при 5 мм Ø, 20 кВ при 7 мм Ø; SIL 10 кВ |
Cопротивление проводника | при +20 °C согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
Допустимые токовые нагрузки | согл. DIN VDE, см. таблицу технических указаний. |
Мин. радиус изгиба неподвижно: | 4х диаметр |
Мин. радиус изгиба подвижно: | 7,5 x диаметр |
температура стационарно: | -60 °C / +180 °C; кратковременно: +200 °C |
макс. температура на проводнике | +180 ° |
безгалогенность | не содержит галогенов, в соотв.VDE 0472 часть 813 и IEC 60754-1 |
свойства изоляции | самозатухающая, не распространяет горение согл. VDE 0482-332-2-1 (IEC 60332-1) |
Примечание:
• Соответствует директиве RoHS
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики термостойкого кабеля TKD ZKSI, HZLSI, SIL
Модели термостойкого кабеля TKD ZKSI, HZLSI, SIL:
2502849, 2500647, 2501354, 2500538, 2500716, 2502850, 2502851
